彩钢厂房，铁皮屋顶厂房，彩钢瓦厂房车间降温涂料

厂房隔热降温涂料（RLHY-A03型号）

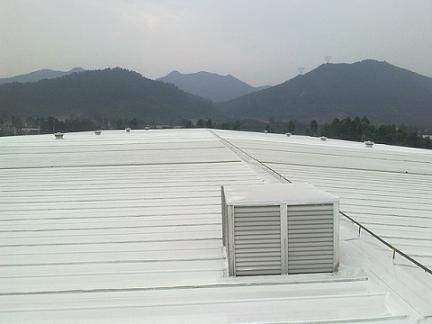

  RLHY-A03 型号厂房隔热降温涂料，具有90%的高太阳光反射率，能有效降低厂房顶部及室内空间温度，涂料涂刷前后对比，温差较大，效果明显，以下是已经喷涂厂房实测效果：
1、库房、厂房等彩钢屋顶，涂刷0.5--1mmRLHY-A03涂料，在环境温度为35摄氏度以上天气，屋顶温度可降低15-30℃，室内温度可降低10到15度。
2、水泥厂房屋顶，涂刷0.5--1mmRLHY-A03涂料，在环境温度为35摄氏度以上天气，屋顶温度高可降低15-25℃，室内温度可降低8到15度。

RLHY-A03 型号厂房用隔热降温涂料技术原理：

（1）阻隔隔热，以空心陶瓷微珠为隔热材料，在被涂物表面形成一层致密的真空层，可有效的阻隔太阳光辐射热和空气中热辐射的传导，减少被涂物的内部和外部的热量交换。

（2）反射隔热，反射率高达90%，主要反射400-2500nm的可见光和近红外光。

（3）辐射隔热，在被涂物表面形成一层具有特殊功能的光谱选择性涂层，通过辐射的，把吸收的太阳光线的热量以一定波长的红外线发射到外层空间，而达到良好的隔热降温的效果。



 RLHY-A03 型号厂房用隔热降温涂料技术参数：

热反射率：	93%	使用温度范围:	-30～130℃
导热系数：	0.04W/m.K	辐射波长：	8-15ｕm
太阳反射比：	≥0.93	半球发射率：	≥0.9
硬度：	6H	抗拉强度：	2500kpa
附着力：	1级	延展性：	好
加速老化：	＞500h	耐盐雾实验：	＞500h
表干时间：	20分钟 （环境温度20度以上）	完全固化时间：	24小时 （环境温度20度以上）





 RLHY-A03 型号厂房用隔热降温涂料施工方案：

1、基体处理

1.1混凝土厂房顶表面

新的水泥砂浆混凝土表面必须经过合理的养护时间，让其“吐碱”，并充分干燥，要求其含水率小于10%，PH值小于10后方可施工。底层表面应干燥、坚实、牢固，不应有起砂、裂缝、疏松等缺陷。底层表面必须清洁，无泥土、白霜、油污及脱模剂等污染物附着。如发现有上述附着物，应用铲刀、钢丝刷、砂纸。洗涤剂等除去，再用清水冲洗干净，干燥后方可进行涂装。墙面经处理后应尽快进行施工，以免再次污染。

1.2彩钢厂房表面：

在无防锈漆的彩钢板表面涂刷涂料，需在碳钢表面先涂刷防锈漆，等防锈漆完全干透后，方可涂刷RLHY-A03隔热降温涂料。对于已有防锈漆的彩钢房表面，需先用清水清洗基体，待水分完全干燥后涂刷涂料。

2、涂刷方式

涂装之前应对新打开的涂料进行搅拌备用，确保桶内涂料混合均匀。采用滚涂、刮涂、喷涂方法施工。

3、固化时间

表干5h（25℃，相对湿度70%）

实干24h（25℃，相对湿度70%）

4、喷涂厚度

建议涂刷1-2遍，总厚度控制在0.3-0.6mm左右。第一遍要尽量薄涂，建议用调稀的涂料先滚涂一遍，起到过渡涂料作用，待其实干后，在进行刷涂施工。

5、储存及注意事项

储存期：存放于室内干燥处，在不打开原包装情况下，保质期10个月。

注意事项：遇潮湿阴雨、刮风等恶劣天气，应停止施工。
