厂房隔热降温涂料（RLHY-A03型号）

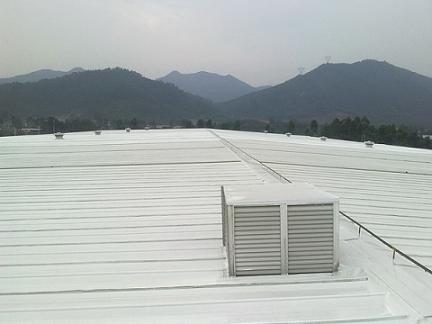

RLHY-A03 型号厂房隔热降温涂料，具有90%的高太阳光反射率，能有效降低厂房顶部及室内空间温度，涂料涂刷前后对比，温差较大，效果明显，以下是已经喷涂厂房实测效果：
1、库房、厂房等彩钢屋顶，涂刷0.5--1mmRLHY-A03涂料，在环境温度为35摄氏度以上天气，屋顶温度可降低15 -30℃，室内温度可降低10到15度。
2、水泥厂房屋顶，涂刷0.5--1mmRLHY-A03涂料，在环境温度为35摄氏度以上天气，屋顶温度最高可降低15 -25℃，室内温度可降低8到15度。
RLHY-A03 型号厂房用隔热降温涂料技术原理：
（1）阻隔隔热，以空心陶瓷微珠为隔热材料，在被涂物表面形成一层致密的真空层，可有效的阻隔太阳光辐射热和空气中热辐射的传导，减少被涂物的内部和外部的热量交换。
（2）反射隔热，反射率高达90%，主要反射400-2500nm的可见光和近红外光。
（3）辐射隔热，在被涂物表面形成一层具有特殊功能的光谱选择性涂层，通过辐射的，把吸收的太阳光线的热量以一定波长的红外线发射到外层空间，而达到良好的隔热降温的效果。
RLHY-A03 型号厂房用隔热降温涂料技术参数：
|
热反射率： |
93% |
使用温度范围: |
-30～130℃ |
|
导热系数： |
0.04W/m.K |
辐射波长： |
8-15ｕm |
|
太阳反射比： |
≥0.93 |
半球发射率： |
≥0.9 |
|
硬度： |
6H |
抗拉强度： |
2500kpa |
|
附着力： |
1级 |
延展性： |
好 |
|
加速老化： |
＞500h |
耐盐雾实验： |
＞500h |
|
表干时间： |
20分钟（环境温度20度以上） |
完全固化时间： |
24小时（环境温度20度以上） |
RLHY-A03 型号厂房用隔热降温涂料施工方案：
1、基体处理
1.1混凝土厂房顶表面
新的水泥砂浆混凝土表面必须经过合理的养护时间，让其“吐碱”，并充分干燥，要求其含水率小于10%，PH值小于10后方可施工。底层表面应干燥、坚实、牢固，不应有起砂、裂缝、疏松等缺陷。底层表面必须清洁，无泥土、白霜、油污及脱模剂等污染物附着。如发现有上述附着物，应用铲刀、钢丝刷、砂纸。洗涤剂等除去，再用清水冲洗干净，干燥后方可进行涂装。墙面经处理后应尽快进行施工，以免再次污染。
1.2彩钢厂房表面：
在无防锈漆的彩钢板表面涂刷涂料，需在碳钢表面先涂刷防锈漆，等防锈漆完全干透后，方可涂刷RLHY-A03隔热降温涂料。对于已有防锈漆的彩钢房表面，需先用清水清洗基体，待水分完全干燥后涂刷涂料。
2、涂刷方式
涂装之前应对新打开的涂料进行搅拌备用，确保桶内涂料混合均匀。采用滚涂、刮涂、喷涂方法施工。
3、固化时间
表干5h（25℃，相对湿度70%）
实干24h（25℃，相对湿度70%）
4、喷涂厚度
建议涂刷1-2遍，总厚度控制在0.3-0.6mm左右。第一遍要尽量薄涂，建议用调稀的涂料先滚涂一遍，起到过渡涂料作用，待其实干后，在进行刷涂施工。
5、储存及注意事项
储存期：存放于室内干燥处，在不打开原包装情况下，保质期10个月。
注意事项：遇潮湿阴雨、刮风等恶劣天气，应停止施工。
